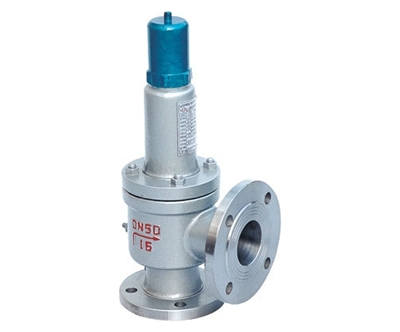

一、WA42Y波紋管背壓平衡全啟式安全閥產品概述
WA42Y波紋管背壓平衡全啟式安全閥適用于工作溫度≤200℃存在變動背壓、有毒易燃或腐蝕性介質的設備或管路上，作為超壓保護裝置。當設備或管道內壓力超過允許值時，閥門自動開啟，繼而全量排放，當壓力降至規定值時，閥門自動關閉，保證設備和管路的安全運行。
二、WA42Y波紋管背壓平衡全啟式安全閥主要零部件材料表
|
序號 |
零件名稱 |
材料 |
||
|
WA42Y-C |
WA42Y-P |
WA42Y-R |
||
|
1 |
閥體 |
WCB |
ZG1Cr18Ni8Ti/304 |
CF8M |
|
2 |
閥座 |
2Cr13 |
1Cr18Ni8Ti |
316 |
|
3 |
調節圈 |
2Cr13 |
1Cr18Ni8Ti |
0Cr18Ni12Mo2Ti |
|
4 |
閥瓣 |
2Cr13 |
1Cr18Ni8Ti |
316 |
|
5 |
反沖盤 |
2Cr13 |
1Cr18Ni8Ti |
316 |
|
6 |
波紋管 |
304 |
304 |
316 |
|
7 |
導向套 |
2Cr13 |
1Cr18Ni8Ti |
0Cr18Ni12Mo2Ti |
|
8 |
閥蓋 |
ZG230-450 |
ZG230-450 |
ZG230-450 |
|
9 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
密封面材料 |
堆焊Co基硬質合金 |
|||
三、WA42Y波紋管背壓平衡全啟式安全閥主要連接尺寸表
|
公稱壓力 PN(Mpa) |
公稱通徑DN(mm) |
尺寸 |
||||
|
do |
DN' |
L |
L1 |
≈H |
||
|
1.6-4.0 |
20 |
15 |
25 |
110 |
95 |
281 |
|
25 |
16 |
32 |
110 |
95 |
281 |
|
|
32 |
20 |
40 |
115 |
100 |
285 |
|
|
40 |
25 |
50 |
120 |
110 |
295 |
|
|
50 |
32 |
65 |
135 |
120 |
305 |
|
|
65 |
40 |
80 |
160 |
140 |
394 |
|
|
80 |
50 |
100 |
170 |
135 |
406 |
|
|
100 |
65 |
125 |
205 |
160 |
511 |
|
|
125 |
80 |
150 |
210 |
190 |
586 |
|
|
150 |
100 |
175 |
255 |
230 |
601 |
|
|
200 |
125 |
250 |
305 |
260 |
734 |
|
|
250 |
150 |
300 |
350 |
320 |
928 |
|
|
300 |
200 |
400 |
370 |
350 |
1159 |
|
|
350 |
250 |
500 |
375 |
415 |
1314 |
|
四、WA42Y波紋管背壓平衡全啟式安全閥主要結構圖
客戶訂貨須知
客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
