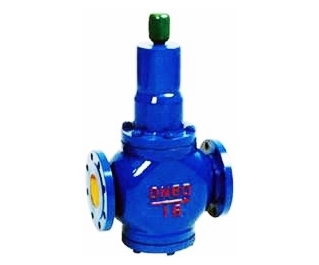

一、YW42F/X減壓穩壓閥產品概述
YW42F/X 減壓穩壓閥是以法蘭連接形式、彈簧薄膜式結構，YW42F閥座密封面材料為氟塑料、YW42X 閥座密封面材料為橡膠，公稱壓力PN16～PN25，閥體材料為碳鋼或不銹鋼的水用、空氣減壓穩壓閥。
二、YW42F/X減壓穩壓閥主要性能參數表
|
型號 |
PN |
工作壓力MPa |
適用介質 |
進口壓力MPa |
出口壓力MPa |
|
YW42F/X |
16 |
1.6 |
水、空氣 |
1.6 |
0.1～0.8 |
|
25 |
2.5 |
水、空氣 |
2.5 |
0.1～0.2 |
三、YW42F/X減壓穩壓閥主要零部件材料表
|
零件名稱 |
閥體、上蓋、下蓋 |
閥座、卸荷活塞 |
膜片 |
調節彈簧、閥座彈簧 |
|
零件材料 |
碳鋼/不銹鋼 |
不銹鋼 |
丁腈橡膠 |
鉻釩鋼 |
四、YW42F/X減壓穩壓閥主要外形結構尺寸表(單位：mm)
|
公稱通徑 DN |
1.6MPa |
2.5 MPa |
||||
|
L |
F |
H |
L |
F |
H |
|
|
20 |
160 |
85 |
220 |
160 |
85 |
230 |
|
25 |
180 |
100 |
240 |
180 |
100 |
265 |
|
32 |
200 |
100 |
245 |
200 |
100 |
265 |
|
40 |
220 |
105 |
260 |
220 |
105 |
270 |
|
50 |
250 |
105 |
260 |
250 |
110 |
280 |
|
65 |
280 |
105 |
260 |
280 |
115 |
285 |
|
80 |
310 |
160 |
280 |
310 |
310 |
410 |
|
100 |
350 |
160 |
380 |
350 |
360 |
420 |
|
125 |
400 |
200 |
500 |
— |
— |
— |
|
150 |
450 |
200 |
500 |
— |
— |
— |
|
200 |
500 |
260 |
650 |
— |
— |
— |
五、YW42F/X 減壓穩壓閥主要結構示意圖
客戶訂貨須知
客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
