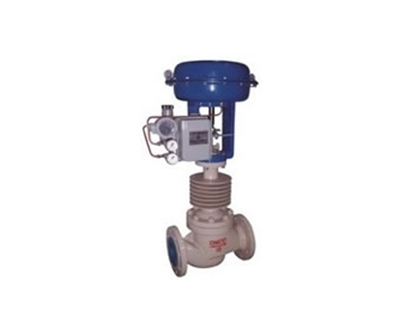

ZJHM 氣動套筒調節閥

ZJHM 氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。

詳細介紹

一、ZJHM 氣動套筒調節閥產品概述

ZJHM 氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。

二、ZJHM 氣動套筒調節閥主要特點

1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。

2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。

3、比普通單雙座調節閥噪聲降低10bd左右。

4、結構簡單，裝拆維修方便。

三、ZJHM 氣動套筒調節閥主要技術參數和性能指標

公稱通徑mm			25	40		50	65	80	100	150		200	250	300	350	400
閥座直徑mm			25	32	40	50	65	80	100	125	150	200	250	300	可與本公司商洽生產
額定流量系數Kv		直線	11	17.6	27.5	44	69	110	176	275	440	690	1000	1600
		等百分比	10	16	25	40	63	100	160	250	400	630	900	1440
公稱壓力MPa			0.61.64.06.4
行程mm			16	25			40			60			100
流量特性			直線、等百分比、快開型
介質溫度℃			-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃
法蘭標準			符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN等標準訂貨生產
閥體材質	PN (MPa)	0.6,1.6	WCB(ZG230-450)CF3CF8CF8M
		4.0,6.4	WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2TiCF8CF8M
閥體型式			直通單座鑄造球型閥
閥芯材質			1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M
上閥蓋形式			普通式(常溫型)、熱片式(中溫型)、低溫型
可調比R			50:1
氣源接頭			M16×1.5

注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。

四、ZJHM 氣動套筒調節閥執行機構主要技術參數

型　號	ZHA(B)-22	ZHA(B)-23	ZHA(B)-34	ZHA(B)-45
有效面積cm2	350	350	560	900
行　程mm	16	25	40	60
彈簧范圍KPa	20～100(標準)；40～200；80～240；20～60；60～100

五、ZJHM 氣動套筒調節閥主要性能指標

項目		指標值	項目				指標值
基本誤差％	不帶定位器	±5.0	始終點偏差％	氣關	不帶定位器	始點	±5.0
						終點	±2.5
	帶定位器	±1.0			帶定位器	始點	±1.0
						終點	±1.0
回差％	不帶定位器	3.0		氣開	不帶定位器	始點	±2.5
						終點	±5.0
	帶定位器	1.0			帶定位器	始點	±1.0
						終點	±1.0
死區％	不帶定位器	3.0
	帶定位器	0.4	允許泄漏量L/h				1×10-3× 閥額定容量
額定行程偏差％		±2.5

注：本產品執行GB/T4213-92國家標準。

六、ZJHM 氣動套筒調節閥主要允許壓差

開關方式	執行機構 型號	彈簧范圍 KPa	氣源壓力 KPa	需要附件	公稱通徑（閥座直徑）mm
開關方式	執行機構 型號	彈簧范圍 KPa	氣源壓力 KPa	需要附件	25	40	50	65	80	100	150	200
氣關	ZHA-22	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R	3.00 6.4 6.4
	ZHA-23	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R		2.25 6.4 6.4	1.95 6.4 6.4
	ZHA-34	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R				2.36 6.4 6.4	2.04 6.4 6.4	1.67 6.4 6.4
	ZHA-45	20～100 20～100 40～200	0.14 0.25 0.40	- P P或R							1.41 6.4 6.4	1.14 6.4 6.4
氣開	ZHA-22	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P		1.5 4.5 6.4
	ZHA-23	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P			1.13 3.38 6.40	0.98 2.93 6.4
	ZHA-34	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P				1.18 3.54 6.4	1.02 3.06 6.4	0.84 2.51 5.85
	ZHA-45	20～100 40～200 80～240	0.14 0.25 0.40	- P或R P							0.71 2.12 4.94	0.57 1.71 4.00

注：1)P－閥門定位器；R－壓力繼動器。

2)允許壓差為閥關閉P2=0狀態，△P的最大值。

3)最大壓差超過1.0MPa,閥塞、套筒表面堆焊硬質合金。

七、ZJHM 氣動套筒調節閥主要可配附件

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

八、ZJHM 氣動套筒調節閥主要外形尺寸mm

DN	L			H		H1				質量		φA
DN	PN16	PN40	PN64	普通	高溫	PN6	PN16	PN40	PN64	PN6 PN16	PN40 PN64	φA
25	185	197	210	410	560	50	57		70	20	24	285
40	222	235	251	455	620	65	75		85	26	35
50	254	267	286	457	627	70	82		90	30	40
65	276	292	311	610	790	80	92		100	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
150	451	473	508	870	1130	132	142	150	172	130	160	470
200	600		650	890	1150	160	170	187	207	175	250	470
250	730		775	1203	1523	187	202	225	235	350	470	580
300	850		900	1234	1554	220	230	257	265	500	660	580

九、ZJHM 氣動套筒調節閥主要零件材料

零件名稱	材料	溫度范圍
閥體上閥蓋	HT200	-20～200℃
	ZG230-450	-40～450℃
	ZG1Cr18Ni9Ti	-250～550℃
	ZG0Cr18Ni12Mo2Ti	-40～600℃
閥芯、閥座	1Cr18Ni9	-250～550℃
閥芯、閥座	0Cr18Ni12Mo2Ti	-250～550℃
填料	聚四氟乙烯	-40～200℃
膜片	丁晴橡膠夾增強滌淪織物
壓縮彈簧	60Si2Mn
膜蓋	A3

客戶訂貨須知

客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
