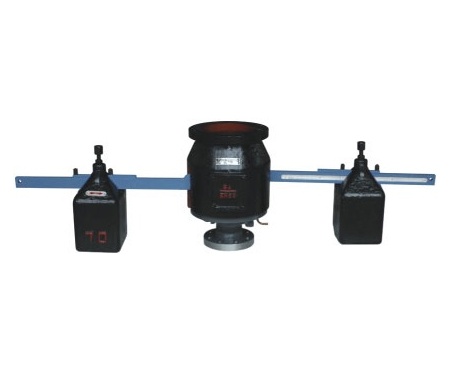

GA44H雙杠桿安全閥

GA44H雙杠桿安全閥主要用于鍋爐、冶金、建材的高壓鍋爐管道上，主要用于蒸汽介質，GA44H雙杠桿安全閥能耐≤450℃的蒸汽。

訂購產品

詳細介紹

一、GA44H雙杠桿安全閥產品概述

GA44H雙杠桿安全閥適用于工作溫度≤450℃的電站鍋爐和壓力容器上，防止壓力超過允許最高值，介質可為蒸汽、空氣。

二、GA44H雙杠桿安全閥主要零部件材料表

序號	零件名稱	材料
1	閥座	WCB
2	閥瓣	2Cr13
3	重錘	鑄鐵
4	閥體	碳鋼/鉻鉬鋼
5	閥桿	2Cr13
6	杠桿	碳鋼
7	導向套	不銹鋼

三、GA44H雙杠桿安全閥主要外形尺寸表

公稱壓力 PN(Mpa)	公稱通徑 DN(mm)	尺寸
		do-z	H	L	承插式				法蘭式
		do-z	H	L	d1	k2	k3	D3	DN'	D2'	D1'	D'	z1-ød1
1.6	80	50×2	410	840	120	145	162	190	150	210	240	280	8-ø23
2.5	80	50×2	410	840	120	145	162	190	150	210	240	280	8-ø23
4.0	80	50×2	410	840	120	145	162	190	150	240	240	280	8-ø23
6.4	80	40×2	480	840	120	145	162	190	200	280	280	315	8-ø18

四、GA44H雙杠桿安全閥主要結構圖

客戶訂貨須知：

GA44H雙杠桿安全閥主要安裝說明：

1、各種雙杠桿安全閥GA44H型都應垂直安裝。

2、雙杠桿安全閥GA44H型出口處應無阻力，避免產生受壓現象。

3、雙杠桿安全閥GA44H型在安裝前應專門測試，并檢查其官密封性。

4、對使用中的雙杠桿安全閥GA44H型應作定期檢查。
