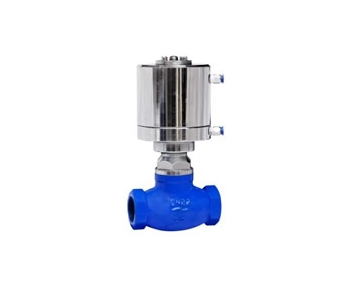

一、JDQ11Y 內螺紋氣動程控切斷閥產品概述
JDQ11Y 內螺紋氣動程控切斷閥是一種能在各種管路上做遠距離、快速開啟和切斷的閥門。
二、JDQ11Y 內螺紋氣動程控切斷閥主要性能規范
|
規格(DN) |
15-200 |
MPa |
|
|
公稱壓力 |
1.6 |
||
|
密封試驗壓力 |
1.1（倍） |
||
|
閥體強度試驗壓力 |
1.5（倍） |
||
|
工作溫度(℃) |
-40∽100 / -40∽425 |
||
|
適用介質 |
水、蒸汽、油品、氣體 |
||
|
結構長度 |
GB12221-89/ GB12233 |
||
|
法蘭標準 |
JB/T79-94 |
||
三、JDQ11Y 內螺紋氣動程控切斷閥主要作用原理及結構說明
當控制器按事先編好的程序對某個氣源換向閥輸出一個信號，該換向閥動作，使帶壓儀表氣源通過換向閥的切換進入氣動執行機構的氣缸上腔或下腔，推動活塞運動使閥們開啟或關閉。閥門的操作連接方式（如圖所示）。
四、JDQ11Y 內螺紋氣動程控切斷閥主要外型尺寸與連接尺寸（參照構圖）
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
L |
90 |
100 |
120 |
140 |
170 |
200 |
260 |
|
G |
1/2 |
3/4 |
1 |
11/4 |
11/2 |
2 |
21/2 |
五、JDQ11Y 內螺紋氣動程控切斷閥主要零部件材料
|
1.閥體 |
WCB |
|
2.閥瓣 |
WCB |
|
3.閥桿 |
305 |
|
4.上蓋 |
WCB |
|
5.填料 |
F4 |
|
6.氣缸 |
WCB/QT450 |
六、JDQ11Y 內螺紋氣動程控切斷閥主要結構圖
客戶訂貨須知
客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
