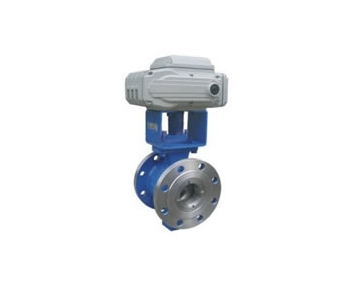

一、ZDRV 電動V型調節球閥產品概述
ZDRV 電動V型調節球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的最佳控制特性結合成一體,既可用作控制調節閥，又可作關斷切斷閥。適用于高粘度、懸浮液、紙漿等不干凈、含纖維介質場合。
二、ZDRV 電動V型調節球閥主要技術參數
|
公稱通徑DN(mm) |
25～400 |
|||
|
公稱壓力PN(MPa) |
1.6～6.4 |
|||
|
公稱壓力Ps(MPa) |
強度試驗 |
2.4～9.6 |
||
|
密封試驗 |
1.76～7.0 |
|||
|
材料\代號 |
C |
P |
R |
|
|
主要 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZGOCr18Ni12Mo2Ti |
|
球桿 |
2Cr13 |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
|
密封圈 |
聚四氟乙烯、不銹鋼、硬質合金 |
|||
|
填料 |
聚四氟乙烯、柔性石墨 |
|||
|
適用 |
適用介質 |
水,蒸汽,油品 |
硝酸類 |
醋酸類 |
|
適用溫度 |
-28～425℃ |
-28～500℃ |
||
|
執行器 |
型號 |
GT系列、AW系列,SW系列、BAW系列, BRAY系列 |
||
|
氣源壓力 |
0.4～0.7MPa |
|||
|
連接形式 |
對夾式、法蘭式，法蘭按JB79-59標準 |
|||
|
基本誤差 |
回差 |
死區 |
輸入信號 |
氣源 |
|
|
電信號 |
氣信號 |
||||
|
全行程的 |
全行程的 |
全行程的 |
4～20mADC |
20～100Kpa |
G1/8" G1/4" |
三、ZDRV 電動V型調節球閥主要性能指標
|
公稱通徑D（mm） |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
額定流量系數Cv |
32 |
43 |
78 |
90 |
160 |
250 |
360 |
610 |
1120 |
1850 |
2950 |
3700 |
7195 |
11466 |
|
公稱壓力PN（MPa） |
1.6、2.5、4.0、6.4 |
|||||||||||||
|
流量特性 |
近似等百分比（參見典型曲線圖）、直線特性 |
|||||||||||||
|
閥板轉角（度） |
0°～至90°（可調） |
|||||||||||||
|
允許泄漏量等級 |
軟密封：零泄露 |
軟密封：VI微氣泡級，金屬密封：≤額定CV×0.065% |
||||||||||||
|
動作時間（S） |
0.5 |
1.0 |
2.5～4.0 |
7.0 |
10 |
|||||||||
|
可調節比 |
250:1 |
300:1 |
||||||||||||
四、ZDRV 電動V型調節球閥主要流量特性曲線
五、ZDRV 電動V型調節球閥主要外形尺寸及連接尺寸
|
公稱通徑 |
尺寸 |
||||||||
|
對夾 |
法蘭式 |
L |
H1 |
H2 |
|||||
|
D |
D |
D1 |
D2 |
q |
Z-Φd |
||||
|
25 |
64 |
110 |
85 |
65 |
14 |
4-14 |
102 |
277 |
60 |
|
40 |
82 |
145 |
110 |
85 |
16 |
4-18 |
114 |
305 |
75 |
|
50 |
100 |
160 |
125 |
110 |
16 |
4--18 |
124 |
364 |
95 |
|
65 |
120 |
180 |
145 |
120 |
18 |
4-18 |
145 |
379 |
105 |
|
80 |
131 |
195 |
160 |
135 |
20 |
8-18 |
165 |
389 |
120 |
|
100 |
158 |
215 |
180 |
155 |
20 |
8-18 |
194 |
402 |
140 |
|
125 |
180 |
245 |
210 |
185 |
22 |
8-18 |
213 |
426 |
165 |
|
150 |
216 |
280 |
240 |
210 |
24 |
8-23 |
229 |
453 |
185 |
|
200 |
268 |
335 |
295 |
265 |
26 |
12-23 |
243 |
473 |
205 |
|
250 |
326 |
405 |
355 |
320 |
30 |
12-25 |
297 |
540 |
240 |
|
300 |
460 |
460 |
410 |
3750 |
30 |
12-25 |
338 |
590 |
290 |
|
350 |
470 |
- |
- |
- |
- |
|
- |
|
|
|
400 |
525 |
- |
- |
- |
- |
|
- |
|
|
客戶訂貨須知
客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
