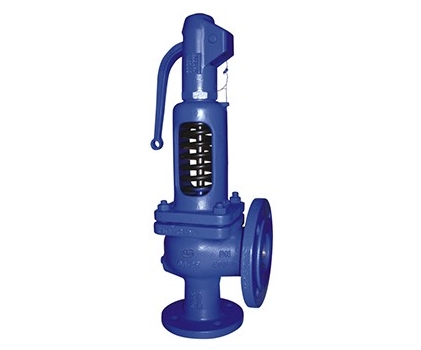

一、900系列德標安全閥產品概述
900系列德標安全閥主要用于石油、天然氣、化工、電力、城市燃氣等領域，作為超壓保護裝置，具有動作精度高，重復性好，回座準確，操作維護方便。
二、900系列德標安全閥主要性能指標
|
型號 |
公稱壓力 |
閥體材質 |
公稱通徑 |
工作溫度 |
|
35.901/902/911/912 |
PN40/16 |
鑄鋼1.0619+N |
DN20/32～DN150/250 |
-10℃～+450℃ |
|
55.901/911 |
PN40/16 |
不銹鋼1.4408 |
DN20/32～DN100/150 |
-60℃～+400℃ |
|
DN |
20/32 |
25/40 |
32/50 |
40/65 |
50/80 |
65/100 |
80/125 |
100/150 |
125/200 |
150/250 |
|
流通孔徑do(mm) |
18 |
22 |
29 |
36 |
45 |
58 |
72 |
80 |
100 |
125 |
|
流通面積Ao(mm) |
254 |
398 |
661 |
1018 |
1590 |
2688 |
4072 |
6362 |
8825 |
12266 |
|
重量(Kg) |
8.5 |
10 |
14 |
20 |
28 |
40 |
53 |
80 |
125 |
165 |
三、900系列德標安全閥主要連接尺寸
|
901、902、911、912型安全閥 |
|||||||||||
|
DN×DN1 |
20×32 |
25×40 |
32×50 |
40×65 |
50×80 |
65×100 |
80×125 |
100×150 |
125×200 |
150×250 |
|
|
D |
PN16 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
|
PN40 |
235 |
220 |
300 |
||||||||
|
K |
PN16 |
75 |
85 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
|
PN40 |
190 |
220 |
250 |
||||||||
|
b |
20 |
20 |
20 |
21 |
22 |
24 |
26 |
28 |
31 |
34 |
|
|
D1 |
PN16 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
405 |
|
K1 |
100 |
110 |
125 |
145 |
160 |
180 |
210 |
240 |
295 |
355 |
|
|
b1 |
19 |
19 |
20 |
20 |
20 |
20 |
22 |
22 |
27 |
29 |
|
|
L |
85 |
100 |
110 |
115 |
120 |
140 |
160 |
180 |
200 |
220 |
|
|
L1 |
95 |
105 |
115 |
140 |
150 |
170 |
195 |
220 |
250 |
285 |
|
|
≈H |
298 |
311 |
315 |
355 |
405 |
555 |
580 |
690 |
845 |
890 |
|
|
排污孔（帶螺塞） |
G3/8〞 |
G1/2〞 |
|||||||||
四、900系列德標安全閥主要結構圖
客戶訂貨須知
客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環(huán)境復雜，您可以提供您的設計圖紙和相關參數(shù)，由我公司的技術工程師為您把關。
