當前位置: 首頁 > 產品中心 > 減壓閥

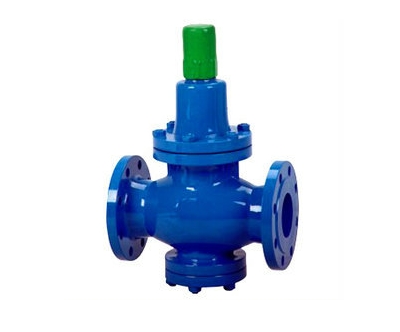

Y42X彈簧活塞式減壓閥

Y42X型直接作用彈簧活塞式減壓閥主要通過自動調節閥瓣開度，實現對管道介質減壓穩壓的作用，保護閥后設備的正常運行。

訂購產品

詳細介紹

一、Y42X彈簧活塞式減壓閥 產品概述

Y42X直接作用彈簧活塞式減壓閥主要適用于工作溫度0-100℃的水、空氣、油品和非腐蝕液體管路上。本減壓閥通過自動調節閥瓣開度，實現對管道介質減壓穩壓的作用，保護閥后設備的正常運行。

二、Y42X彈簧活塞式減壓閥 主要技術參數和性能指標

公稱壓力(Mpa)	1.0	1.6	2.5
殼體試驗壓力(Mpa)*	1.5	2.4	3.75
密封試驗壓力(Mpa)	1.0	1.6	2.5
最高進口壓力(Mpa)	1.0	1.6	2.5
出口壓力范圍(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
壓力特性偏差(Mpa)△P2P	GB12245-2005
流量特性偏差(Mpa)P2G	GB12245-2005
滲漏量	0
工作溫度	0℃-80℃

三、Y42X彈簧活塞式減壓閥 主要零部件材料表

零件名稱	零件材料
閥體閥蓋底蓋	WCB/304
閥座	2Cr13/304
閥瓣	2Cr13/304
閥桿	2Cr13/304
缸套	2Cr13/25(鍍硬鉻)
活塞	2Cr13/304
O型圈	丁腈橡膠/聚四氟乙烯
密封圈	丁腈橡膠/聚四氟乙烯
膜片	夾織物丁腈橡膠
調節彈簧	60Si2Mn

四、Y42X彈簧活塞式減壓閥 主要流量系數表(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	2	3.5	4	4.5	14	14.5	15	60	64	120	140	230	350	520	690	950	1400

五、Y42X彈簧活塞式減壓閥 主要外形尺寸表（單位：mm ） (PN1.0-2.5M)

公稱通徑 DN	外形尺寸
公稱通徑 DN	L	H2	H1
15	160	225	90
20	160	265	98
25	180	265	110
32	200	265	110
40	220	320	125
50	250	320	125
65	260	325	130
80	310	385	160
100	350	385	170
125	400	430	200
150	450	430	210
200	500	560	240
250	600	690	290
300	800	800	335
350	850	880	375
400	900	980	405
450	900	1100	455
500	950	1130	465

六、Y42X彈簧活塞式減壓閥 主要結構圖

客戶訂貨須知

客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
