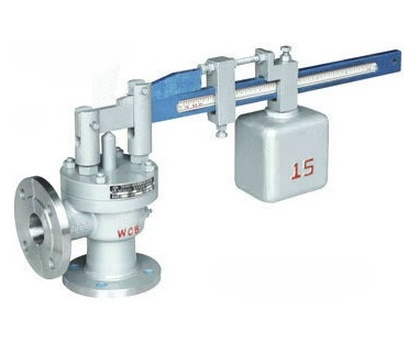

GA41H型單杠桿安全閥

工奧閥門生產的GA41H、A51H型單杠桿安全閥適用于溫度≤450℃的鍋爐和壓力容器上，防止壓力超過允許最高值。

訂購產品

詳細介紹

一、GA41H型單杠桿安全閥產品概述

GA41H、A51H型單杠桿安全閥適用于溫度≤450℃的鍋爐和壓力容器上，防止壓力超過允許最高值。介質可為蒸汽、空氣。

二、GA41H型單杠桿安全閥主要零部件材料表

序號	零件名稱	材料
1	閥體	WCB
2	閥座	2Cr13
3	調節圈	2Cr13
4	閥瓣	2Cr13
5	導向套	2Cr13
6	閥蓋	ZG230-450
7	杠桿	碳鋼
8	重錘	鑄鐵
9	法蘭	35/35CrMoA
10	密封面材料	堆焊D507

三、GA41H型單杠桿安全閥主要外形連接尺寸表

公稱壓力	公稱通徑	尺寸
公稱壓力	公稱通徑	do	L	L1	D	K	g1	f	b	z-ød	DN'	D1	K1	g2	b1	f'	z-ød1
1.6 Mpa	25	20	100	85	115	85	65	2	16	4-14	25	115	85	65	16	2	4-14
	32	25	115	100	140	100	78	2	18	4-18	32	140	100	78	18	2	4-18
	40	32	120	110	150	110	85	3	18	4-18	40	150	110	85	18	3	4-18
	50	40	135	120	165	125	100	3	20	4-18	50	165	125	100	20	3	4-18
	80	65	160	135	200	160	135	3	20	8-18	80	200	160	135	20	3	8-18
	100	80	170	160	220	180	155	3	22	8-18	100	220	180	155	22	3	8-18
	150	125	205	195	285	240	210	3	24	8-23	150	285	240	210	24	3	8-23
	200	150	240	230	340	295	265	3	26	12-23	200	340	295	265	26	3	12-23

注：PN2.5、PN4.0MPa尺寸參照A41H-25/40C型尺寸表。

四、GA41H型單杠桿安全閥主要結構圖
