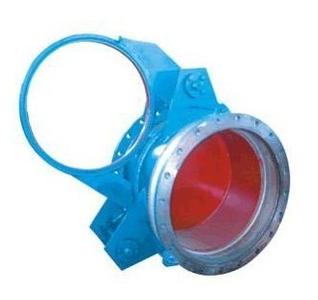

手動扇形盲板閥

手動扇形盲板閥的橡膠密封圈鑲嵌在翻板上，具有耐高溫、密封性能好、更換方便、使用壽命長等特點。

詳細介紹

一、手動扇形盲板閥描述及介紹

手動扇形盲板閥主要由左閥體、右閥體、絲桿副、翻板、密封圈、杠桿、裝置等零件組成，并由底座、支撐柱構成一個剛性結實構體。閥門中設有閥體夾緊裝置和閥板移動裝置，閥體夾緊裝置通過杠桿副和絲螺旋副驅動左右閥體完成松開夾緊動作，閥板移動裝置驅動翻板完成開關動作，橡膠密封圈鑲嵌在翻板上，具有耐高溫、密封性能好、更換方便、使用壽命長等特點。

盲板閥系GB6222-2005«工業煤氣安全規程»要求的可靠切斷氣體介質的設備。應用于工礦企業、市政、環保等行業的氣體介質管道系統中。尤其適用于有害、有毒、易燃?xì)怏w的絕對切斷。亦適宜做管道終端的盲板，以縮短檢修時間或方便連接新的管路系統。該盲板閥有氣動、液動、電動、電液動、手動等驅動方式。并根椐不同規格采用不同的結構形式。以適應用戶的能源條件、環境條件和工況條件的要求。該系盲板閥與其他在管道中做絕對切斷的閥門設備比較，具有結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能絕對可靠的特點

二、手動扇形盲板閥主要性能指標

公稱壓力MPa	0.25	0.15	0.10	0.05
密封試驗壓力MPa	0.275	0.165	0.11	0.055
強度試驗壓力MPa	0.40	0.225	0.15	0.075
適用溫度℃	丁腈橡膠		硅橡膠	氟橡膠
適用溫度℃	＜120		＜250	＜300
適用介質	煤氣等有毒、有害、易燃?xì)怏w
采用標準	連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
主要零部件材料	閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠

三、主要外形連接尺寸

DN	D	D1	b	n-φd	長系列 L
200	320	280	14	8-φ18	500
250	375	335	14	12-φ18	500
300	440	395	16	12-φ22	500
350	490	445	16	12-φ22	500
400	540	495	16	16-φ22	600
450	595	550	20	16-φ22	600
500	645	600	20	20-φ22	600
600	755	705	20	20-φ26	600
700	860	810	20	24-φ26	600
800	975	920	22	24-φ30	600
900	1075	1020	22	24-φ30	630
1000	1175	1120	22	28-φ30	630
1200	1375	1320	22	32-φ30	750
1400	1575	1520	26	36-φ30	750
1500	1675	1620	26	36-φ30	750
1600	1790	1730	26	40-φ30	750
1800	1990	1930	26	44-φ30	750
2000	2190	2130	26	48-φ30	750
