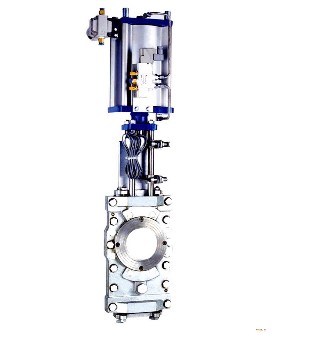

SCZ673F氣動插板閥

SCZ673F氣動插板閥具有結構簡單、操作靈活、重量輕、無卡組、特別適用于各種固體物料、50mm左右、團狀物料的輸送及流量調節、安裝不受角度限制、操作方便、能隨時調節開度等優點。

訂購產品

詳細介紹

氣動插板閥主要用于對密封性要求不高的低壓氣管線、粉料管線等，利用插板進行節流，可以進行一定程度的調節，我們常用的老式爐子的煙囪口前總有插板，全打開空氣流通的順火就旺些；插深點火就小點；全插死了，還是漏風，一般也滅不了。

具有結構簡單、操作靈活、重量輕、無卡組、特別適用于各種固體物料、50mm左右、團狀物料的輸送及流量調節、安裝不受角度限制、操作方便、能隨時調節開度等優點。

SCZ673F氣動插板閥殼體試驗和密封試驗：

1、插板閥的殼體試驗和密封試驗介質為水（含防腐劑）、煤油或粘度不大于水的其他適宜液體。

2、密封副是非金屬密封的插板閥，密封殼體試驗和要求按GB/T13927-92 D級規定。

3、密封副是金屬密封的插板閥，對有密封性能要求的，密封試驗的泄漏量按1×DNmm3/s計算，沒有密封性能要求的不做

　此項試驗。

4、用電動、液動、氣動裝置驅動的插板閥，關閉位置調定后，關閉3次按1和3要求進行殼體和密封試驗。

5、插板閥清潔度要求按JB/T7748的規定。

6、靜壓壽命試驗。

7、插板閥靜壓壽命試驗次數按規定，其他技術要按JB/Z 234的規定。

氣動插板閥主要零件材料：

零件名稱	材料	零件名稱	材料
閥體	1CF18Ni9TiCF8M CF8 CF3M CF3 WCB	閥桿	1CF18Ni9Ti
閥座密封圈	橡膠或PTEF	支架	不銹鋼
閥體間密封墊片	橡膠或PTEF	填料壓蓋	不銹鋼
閥體	1CF18Ni9TiCF8M CF8 CF3M CF3 2CF13	填料	石墨或PTFE
閥體裝置螺栓	B7	填料壓蓋螺栓	B7

氣動插板閥性能參數：

靜壓壽命實驗次數	金屬密封	DN≤150mm	1200次times
		DN≥200-400mm	1000次times
		DN≤450mm	800次times
	非金屬密封	DN≤150mm	1400次times
		DN≤200-400mm	1200次times
		DN≤450mm	1000次times

氣動插板閥主要外形及連接尺寸：

DN	L		φ1	H	H2	n-M	汽缸直徑(mm Cylinder Diamter
DN	PN0.6	PN1.0	φ1	H	H2	n-M	汽缸直徑(mm Cylinder Diamter
50	40		125	397	51	4-M16	50
65	40		145	418	67	4-M16	65
80	50		160	579	82	4-M16	80
100	50		180	612	102	8-M16	100
125	50		210	710	127	8-M16	125
150	60		240	816	152	8-M20	150
200	60		295	990	202	8-M20	200
250	70		350	1106	253	12-M20	250
300	70	70	400	1264	303	12-M20	300
350	80	80	460	1575	353	16-M20	350
400	80	80	515	1562	402	16-M22	400
450	90	90	565	1750	452	20-M22	450
500	90	90	620	1994	502	20-M22	500
600	100	100	725	2040	603	20-M27	600

氣動插板閥安裝與使用：

1. 本閥門安裝在管道上時，閥桿可以向上，也可以水平. 2.檢查各螺紋連接是否有松懈，并調節擰緊； 3.卸掉閥門通道兩端悶蓋，清潔內腔，去除油垢； 4.剝?nèi)ラy桿防護油紙后，在閥桿上重新涂潤滑脂； 5.沖洗、清潔管路，以免損壞密封面。6.閥門啟閉時，開啟電動（氣動）執行器通過閥桿升降進行開啟和關閉，啟閉過程中受力應均勻，到位前應緩速逐漸開啟到位或關閉至密封。咨詢電話：0577-57781012；手機13868629136
