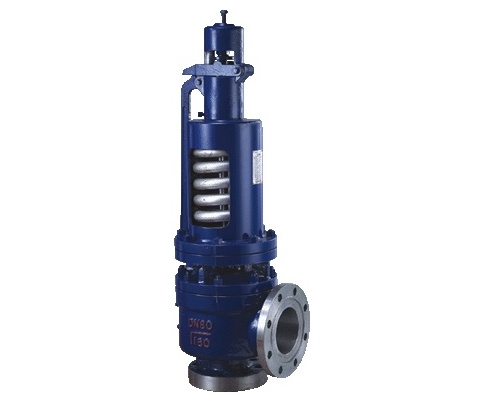

一、A48SH高溫彈簧全啟式安全閥產品概述
A48SH高溫彈簧全啟式安全閥工作溫度適用于“C型”≤425℃；“I型”≤500℃；“V型”≤550℃的蒸汽等介質設備或管路上，作為超壓保護裝置。
二、A48SH高溫彈簧全啟式安全閥主要零部件材料表
|
序號 |
零件名稱 |
材料 |
||
|
C型 |
I型 |
V型 |
||
|
1 |
閥體 |
WCB |
ZG1Cr5Mo |
ZG15Cr1Mo1V |
|
2 |
閥座 |
2Cr13 |
1Cr18Ni9Ti |
12Cr1MoVA |
|
3 |
調節(jié)閥 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
4 |
閥瓣 |
2Cr13 |
17-4PH |
17-4PH |
|
5 |
導向套 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
6 |
散熱器 |
ZG230-450 |
ZG230-450 |
ZG230-450 |
|
7 |
閥蓋 |
ZG230-450 |
ZG230-450 |
ZG230-450 |
|
8 |
彈簧 |
50CrVA |
50CrVA |
50CrVA |
三、A48SH高溫彈簧全啟式安全閥主要外形尺寸表
|
公稱壓力 PN(Mpa) |
公稱通徑 DN(mm) |
尺寸 |
|||
|
do |
DN’ |
L |
L1 |
||
|
1.6 2.5 4.0 |
25 |
15 |
32 |
110 |
100 |
|
32 |
20 |
40 |
130 |
110 |
|
|
40 |
25 |
50 |
135 |
120 |
|
|
50 |
32 |
65 |
160 |
130 |
|
|
65 |
40 |
80 |
175 |
160 |
|
|
80 |
50 |
100 |
175 |
160 |
|
|
100 |
65 |
125 |
220 |
200 |
|
|
150 |
80 |
200 |
280 |
280 |
|
|
200 |
100 |
250 |
300 |
300 |
|
|
6.4 10.0 |
25 |
15 |
32 |
110 |
100 |
|
32 |
20 |
40 |
130 |
110 |
|
|
40 |
25 |
50 |
135 |
120 |
|
|
50 |
32 |
65 |
160 |
130 |
|
|
50 |
32 |
80 |
160 |
145 |
|
|
65 |
40 |
80 |
175 |
160 |
|
|
80 |
50/40 |
100 |
175 |
160 |
|
|
100 |
65/50 |
125 |
220 |
200 |
|
|
100 |
50 |
150 |
255 |
225 |
|
|
150 |
100/80 |
200 |
280 |
280 |
|
|
200 |
100 |
250 |
300 |
300 |
|
|
16.0 |
50 |
32 |
80 |
160 |
145 |
|
80 |
40 |
150 |
230 |
210 |
|
四、A48SH高溫彈簧全啟式安全閥主要結構圖
