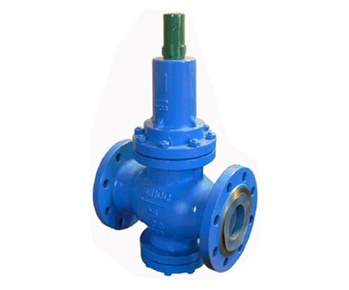

Y42X彈簧薄膜式水減壓閥

Y42X型直接作用彈簧薄膜式水減壓閥主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。

訂購產品

詳細介紹

一、Y42X彈簧薄膜式水減壓閥產品概述

Y42X型直接作用彈簧薄膜式水減壓閥屬于直接作用式薄膜彈簧減壓閥。主要由調節彈簧、膜片、活塞、閥座、閥瓣等零件組成。利用膜片直接傳感下游壓力驅動閥瓣，控制閥瓣開度完成減壓穩壓功能。

Y42X型彈簧薄膜式水減壓閥在城市建筑、高層建筑的冷熱供水系統中，可取代常規分區水管，節省設備。也可在通常的冷熱水管網中，起減壓穩壓作用。

本產品調壓、穩壓動作平穩，適用于水和非腐蝕性液體介質的管路。

二、Y42X彈簧薄膜式水減壓閥 主要技術參數和性能指標

公稱壓力(Mpa)	1.0	1.6	2.5
殼體試驗壓力(Mpa)*	1.5	2.4	3.75
密封試驗壓力(Mpa)	1.0	1.6	2.5
最高進口壓力(Mpa)	1.0	1.6	2.5
出口壓力范圍(Mpa)	0.2-0.8	0.2-1.0	0.4-1.6
壓力特性偏差(Mpa)△P2P	GB12244-1989
流量特性偏差(Mpa)△P2G	GB12244-1989
滲漏量	0
工作溫度	0℃-80℃

三、Y42X彈簧薄膜式水減壓閥 主要零部件材料表

零件名稱	零件材料
閥體、閥蓋、底蓋	WCB
閥座	2Cr13
閥瓣	2Cr13
閥桿	2Cr13
缸套	2Cr13/25(鍍硬鉻)
活塞	2Cr13
O型圈	丁腈橡膠
密封圈	丁腈橡膠
膜片	夾織物丁腈橡膠
調節彈簧	60Si2Mn

三、Y42X彈簧薄膜式水減壓閥 主要流量系數表(Cv)

DN	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350	400	500
Cv	2	3.5	4	4.5	14	14.5	15	60	64	120	140	230	350	520	690	950	1400

四、Y42X彈簧薄膜式水減壓閥 主要外形尺寸表(單位：mm) (PN1.0-2.5Mpa)

公稱通徑 DN	外形尺寸
公稱通徑 DN	L	H	H₁
15	160	225	90
20	160	265	98
25	180	265	110
32	200	265	110
40	220	320	125
50	250	320	125
65	280	325	130
80	310	385	160
100	350	385	170
125	400	430	200
150	450	430	210
200	500	560	240
250	650	690	290
300	800	800	335
350	850	880	375
400	900	980	405
450	900	1100	455
500	950	1130	465

五、Y42X彈簧薄膜式水減壓閥主要結構圖

客戶訂貨須知

客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
