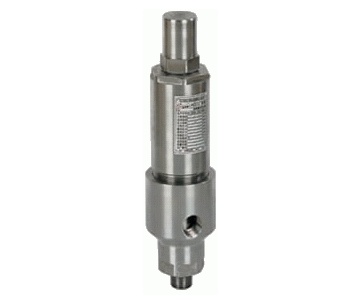

一、AY42H安全溢流閥產品概述
AY42H型安全溢流閥可用于高壓注水泵站的管路上，作為超壓保護裝置。當設備或管道內壓力超過允許值時，閥門自動開啟，繼而全量排放，當壓力降至規定值時，閥門自動關閉，保證設備和管道的安全運行。
二、AY42H安全溢流閥主要性能參數表
|
公稱壓力 PN(Mpa) |
整定壓力 (Mpa) |
適用溫度 (℃) |
適用 介質 |
|
16.0 |
6.3～16.0 |
≤200 |
水、油品等 |
|
25.0 |
10.0～25.0 |
||
|
40.0 |
20.0～40.0 |
三、AY42H安全溢流閥主要零部件材料表
|
序號 |
零件名稱 |
材料 |
|
AY42H-P |
||
|
1 |
閥體 |
鉻鎳鈦不銹鋼 |
|
2 |
閥座 |
鉻鎳鈦不銹鋼 |
|
3 |
閥瓣 |
鉻鎳鈦不銹鋼 |
|
4 |
閥桿 |
鉻鎳鈦不銹鋼 |
|
5 |
彈簧 |
50CrVA |
|
6 |
閥蓋 |
25 |
|
7 |
法蘭 |
25 |
四、AY42H 安全溢流閥主要連接尺寸表
|
公稱壓力 PN(Mpa) |
公稱通徑 DN(mm) |
尺寸 |
|||||||||
|
D |
D1 |
D6 |
M |
Z-ød |
b |
L |
L1 |
G(Rc) |
≈H |
||
|
16.0 -40.0 |
15 |
135 |
95 |
25 |
M48×2 |
4×22 |
25 |
65 |
140 |
1" |
329 |
|
20 |
165 |
115 |
30 |
M52×2 |
6×26 |
28 |
80 |
150 |
11/2" |
447 |
|
|
25 |
200 |
145 |
38 |
M80×3 |
6×29 |
40 |
90 |
180 |
2" |
485 |
|
|
32 |
225 |
170 |
42 |
M100×3 |
6×-33 |
50 |
100 |
200 |
21/2" |
570 |
|
五、AY42H安全溢流閥主要結構圖
客戶訂貨須知
客戶在選購產品時請盡量告知：①產品型號與名稱；②公稱通徑DN(mm)；③公稱壓力；④流量特性要求；⑤閥體材質及閥內件；⑥介質種類和溫度范圍；⑦閥前后壓力(壓差)；⑧密封形式；⑨配套附件，以便我們正確的為你選型。如果客戶使用的產品有附加要求或者使用環境復雜，您可以提供您的設計圖紙和相關參數，由我公司的技術工程師為您把關。
